Pata de celosía desmontable
Luz por los cuatro costados.
Un pedestal que es puro dibujo. Cuatro paneles calados que encajan entre sí sin una gota de cola: para una lámpara de pie, una mesa auxiliar, un macetero o la pata de una mesa que nadie más tiene.
Se monta en un minuto. Se guarda plano.
Las pestañas atraviesan las caras y asoman: esa es la unión, y también el adorno.
Siete calados
Rombos, panal, estrellas, círculos, lamas, cuadrícula… o tu propio dibujo en SVG.
Un centro para grabar
Deja el centro macizo y graba ahí tu escudo, tu logo o unas iniciales.
Desmontable
Sin tornillos ni cola: cuatro paneles y una tapa que viajan planos y se montan a mano.
Del sofá a la CNC, sin pasar por el CAD
Nada de dibujar pieza a pieza. Mueves unos sliders, lo ves en 3D y te llevas el archivo con todo hecho.
- ✓ DXF con las piezas ya colocadas en tus tableros.
- ✓ Dog-bones en las esquinas interiores, calculados con tu fresa.
- ✓ Encastres ajustados al grosor que mides con el calibre.
- ✓ Guía de montaje en PDF con tus medidas: despiece, materiales y pasos.
- ✓ Garantía de encaje: si no entra, lo revisamos contigo.
En números
- Con las medidas de ejemplo

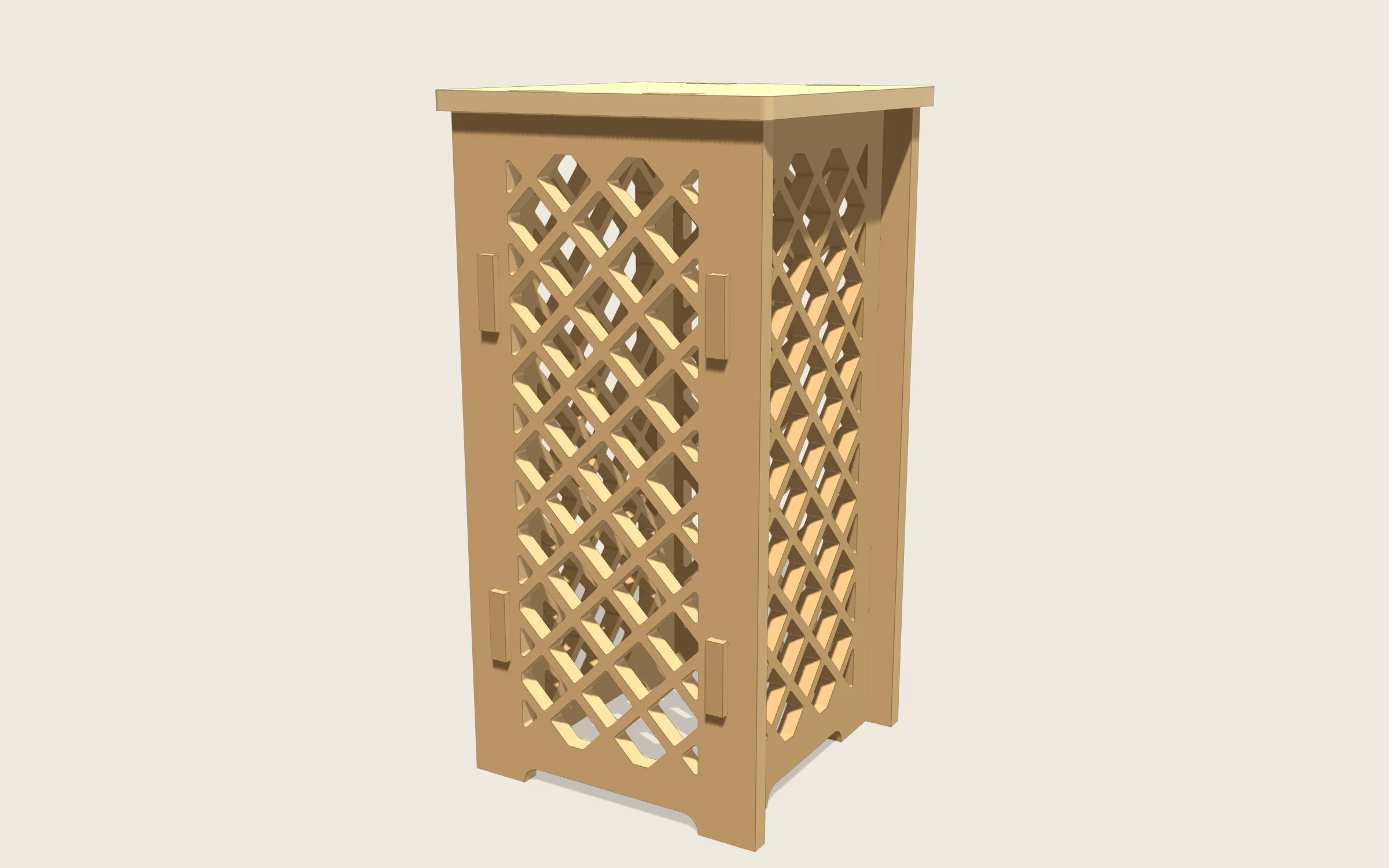

- 320 × 320 × 668 mm · celosía de rombos · desmontable
- Material
- Contrachapado o DM de 18 mm
- Tableros
- 1 tablero de 2440 × 1220 mm
- Piezas
- 5
- Archivo
- DXF
- Descarga
- 2 créditos · vista previa gratis
Todas las medidas se cambian: lo que ves aquí es solo el punto de partida.
Lo que nos preguntáis
¿Qué aguanta?
Como pedestal de una lámpara, una maceta o una mesa auxiliar, de sobra. Para la pata de una mesa grande, usa tablero de 18 mm o más, marco ancho y encola las pestañas.
¿Puedo usar un calado como el de una foto?
Sí: elige «Tu propio calado» y sube el dibujo en SVG. Lo que no sea hueco tiene que quedar unido al marco; la herramienta avisa de lo que quedaría suelto.
¿Sirve para poner una luz dentro?
Es lo mejor que tiene: con una bombilla LED dentro, el dibujo se proyecta en las paredes.
¿Qué tablero necesito?
Contrachapado o DM de 18 mm (puedes cambiar el grosor y todo se recalcula). Con las medidas de ejemplo sale 1 tablero de 2440 × 1220 mm. Mide el grosor real con un calibre e introdúcelo: los encastres se ajustan a ese grosor.
¿Cuánto cuesta?
Diseñarlo y verlo en 3D, con sus piezas y tableros, es gratis. Descargar los planos gasta 2 créditos del módulo Taller: el pack de 5 créditos cuesta 22 € y el de 10, 39 €.
¿Qué me llevo con la descarga?
Los planos en DXF, PDF a escala real o AI (para Illustrator y CorelDRAW), con las piezas ya colocadas en tus tableros, y una guía de montaje en PDF hecha con tus medidas: despiece numerado, materiales y herrajes, y el montaje paso a paso.
¿Y si una unión no encaja?
Corta primero la muestra que te indica la guía y ajusta la holgura. Si aun así no encaja, escríbenos con una foto y las medidas: lo revisamos contigo y, si el fallo es del archivo, te devolvemos los créditos.
¿Puedo vender lo que fabrique?
Sí. Puedes fabricar y vender todas las piezas que quieras con tu diseño. Lo que no se puede es revender o compartir el archivo.
No tengo CNC, ¿me lo podéis hacer?
Sí. Lo diseñas a tu medida y nosotros lo cortamos en nuestro taller de Murcia. Escríbenos desde el formulario de contacto con las medidas y te pasamos presupuesto. Ir al contacto.
Dale a tu taller una pieza de autor.
Pon tus medidas y míralo en 3D en menos de un minuto. Sin registro y sin pagar nada hasta que decidas cortarlo.
