Banco de trabajo
El primer mueble de tu taller.
Todo lo que hagas después lo vas a hacer encima de él. Un banco firme, a tu altura, con un tablero lleno de agujeros para sujetar lo que sea y que, cuando se gaste, se cambia por otro.
Hecho por tu máquina, para tu máquina
Un banco que se corta en una mañana y aguanta años de trabajo.
A tu altura
Ni agachado ni de puntillas: lo pones a la altura de tus muñecas y la espalda lo nota.
Rejilla de agujeros
De 20 mm cada 96, como las mesas multifunción. Topes y sargentos donde hagan falta.
Tablero recambiable
Va atornillado, no encolado. Cuando esté lleno de cortes, cortas otro igual.
Del sofá a la CNC, sin pasar por el CAD
Nada de dibujar pieza a pieza. Mueves unos sliders, lo ves en 3D y te llevas el archivo con todo hecho.
- ✓ DXF con las piezas ya colocadas en tus tableros.
- ✓ Dog-bones en las esquinas interiores, calculados con tu fresa.
- ✓ Encastres ajustados al grosor que mides con el calibre.
- ✓ Guía de montaje en PDF con tus medidas: despiece, materiales y pasos.
- ✓ Garantía de encaje: si no entra, lo revisamos contigo.
En números
- Con las medidas de ejemplo

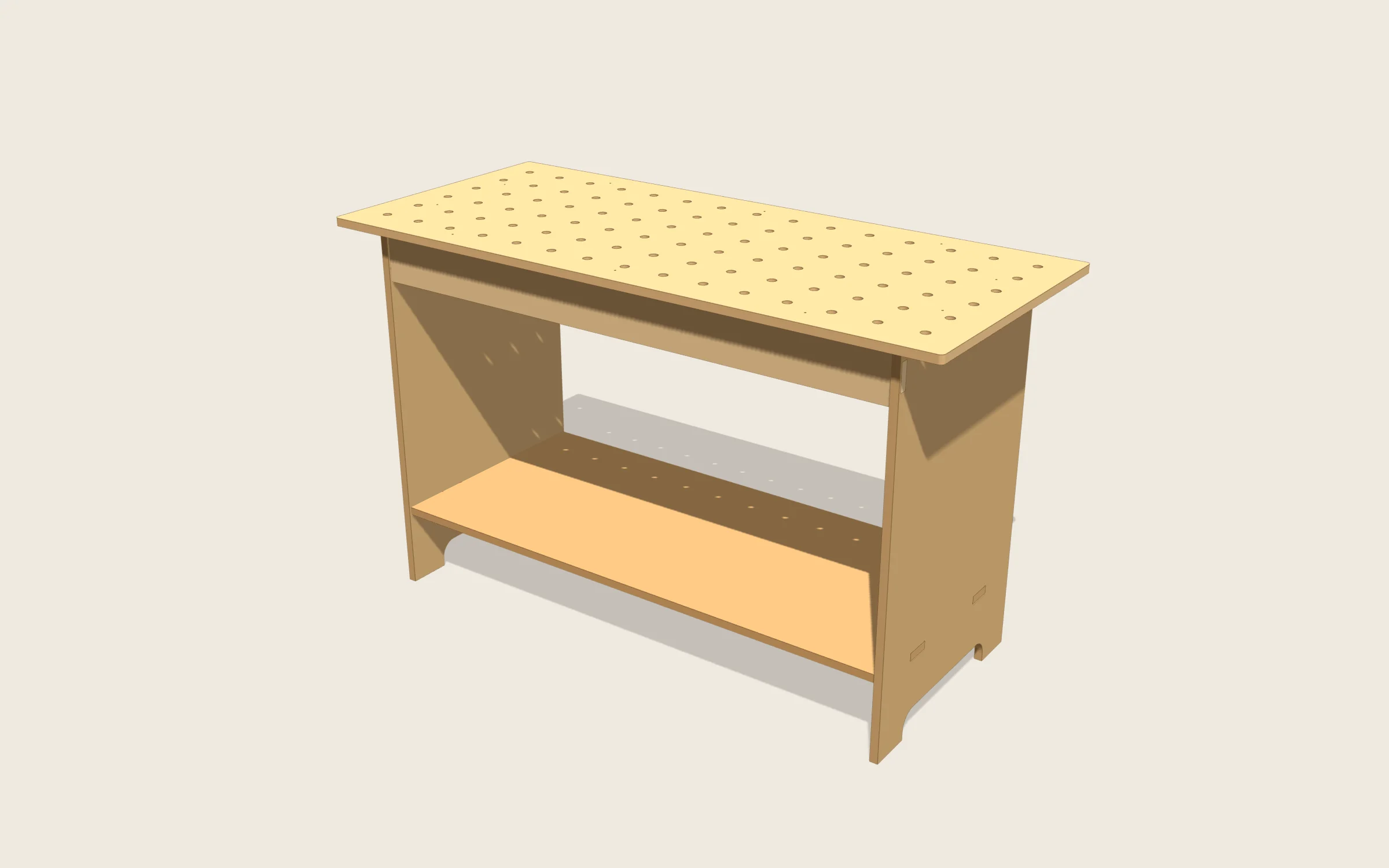

- 1500 × 650 × 900 mm · 1264 mm entre patas · 90 agujeros de 20 mm cada 96 mm
- Material
- Contrachapado o DM de 18 mm
- Tableros
- 2 tableros de 2440 × 1220 mm
- Piezas
- 6
- Archivo
- DXF
- Descarga
- 2 créditos · vista previa gratis
Todas las medidas se cambian: lo que ves aquí es solo el punto de partida.
Lo que nos preguntáis
¿Aguanta golpes?
La estructura va con espigas pasantes encoladas y dos faldones arriba que la arriostran. Para trabajo duro, usa tablero de 24 mm o más, o dobla el sobre.
¿Valen mis topes y sargentos?
Eliges el diámetro: 20 mm para los de mesa multifunción, 19 mm para los de banco tradicionales. Y la distancia entre agujeros.
¿Por qué faltan agujeros en algunas filas?
Porque caerían encima de las patas o de los faldones y no se podrían usar. La rejilla los salta.
¿Qué tablero necesito?
Contrachapado o DM de 18 mm (puedes cambiar el grosor y todo se recalcula). Con las medidas de ejemplo salen 2 tableros de 2440 × 1220 mm. Mide el grosor real con un calibre e introdúcelo: los encastres se ajustan a ese grosor.
¿Cuánto cuesta?
Diseñarlo y verlo en 3D, con sus piezas y tableros, es gratis. Descargar los planos gasta 2 créditos del módulo Taller: el pack de 5 créditos cuesta 22 € y el de 10, 39 €.
¿Qué me llevo con la descarga?
Los planos en DXF, PDF a escala real o AI (para Illustrator y CorelDRAW), con las piezas ya colocadas en tus tableros, y una guía de montaje en PDF hecha con tus medidas: despiece numerado, materiales y herrajes, y el montaje paso a paso.
¿Y si una unión no encaja?
Corta primero la muestra que te indica la guía y ajusta la holgura. Si aun así no encaja, escríbenos con una foto y las medidas: lo revisamos contigo y, si el fallo es del archivo, te devolvemos los créditos.
¿Puedo vender lo que fabrique?
Sí. Puedes fabricar y vender todas las piezas que quieras con tu diseño. Lo que no se puede es revender o compartir el archivo.
No tengo CNC, ¿me lo podéis hacer?
Sí. Lo diseñas a tu medida y nosotros lo cortamos en nuestro taller de Murcia. Escríbenos desde el formulario de contacto con las medidas y te pasamos presupuesto. Ir al contacto.
Córtate el banco donde vas a hacer todo lo demás.
Pon tus medidas y míralo en 3D en menos de un minuto. Sin registro y sin pagar nada hasta que decidas cortarlo.
